左ハンドルスイッチ 組み立て方法

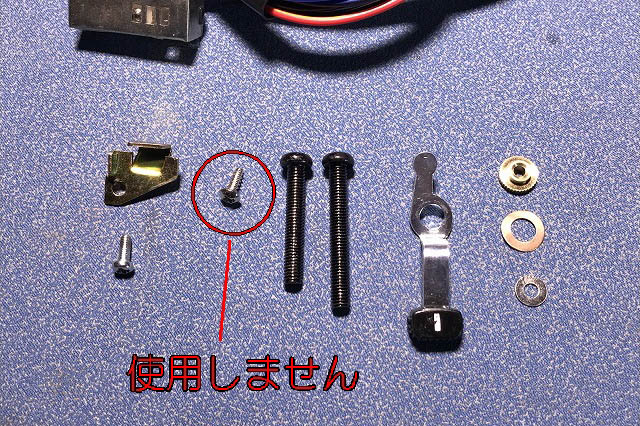

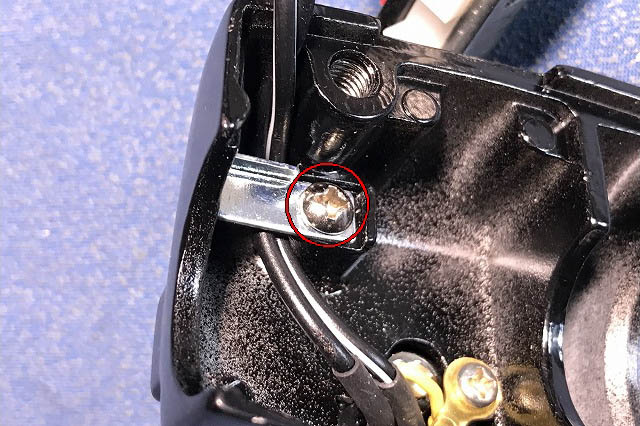

	内容物に同梱されているネジでタッピングビスは使用しません。 純正のレバー固定用ネジを外してご利用ください。 ※ ネジはM3×10mmです。

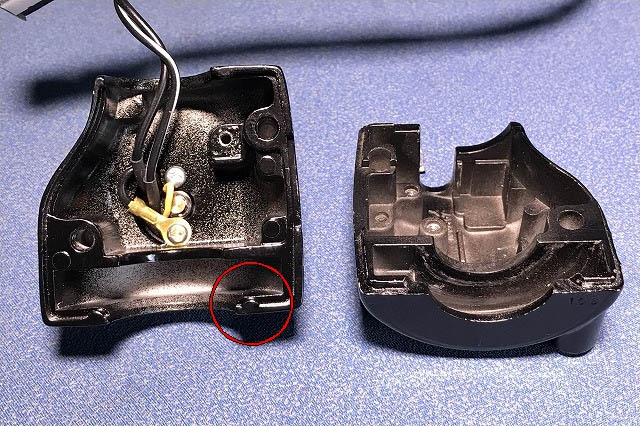

	ハンドルスイッチのケースは、左の写真の赤丸のところが純正下側に干渉します。 ですので、純正下側を削って加工が必要となります。 ※ 純正下側は予めスイッチなどを取り外しておきます。
	作業がやりやすいように最初にケーブルガイドを外しておきます。

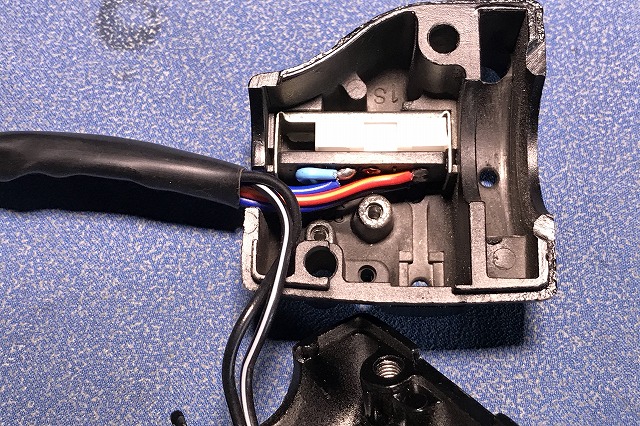

	純正下側にスイッチを取り付けます。 上部ケースのケーブルは写真の位置へ。

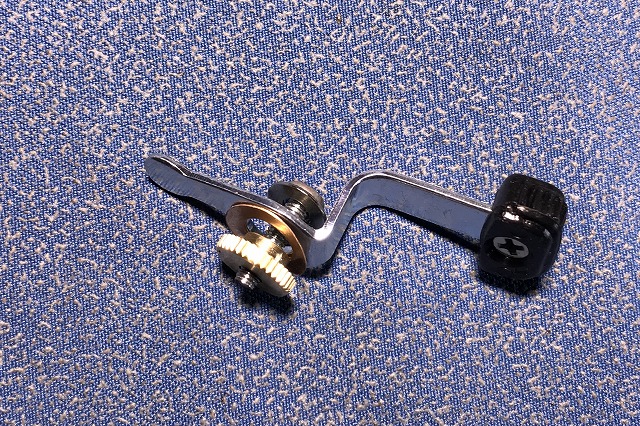

	下から台座、スプリングワッシャー、レバー、抜けどめ用ワッシャー、ネジの順です。 ※ 純正と同じ構造です。 ※ ネジは純正から外したものです。

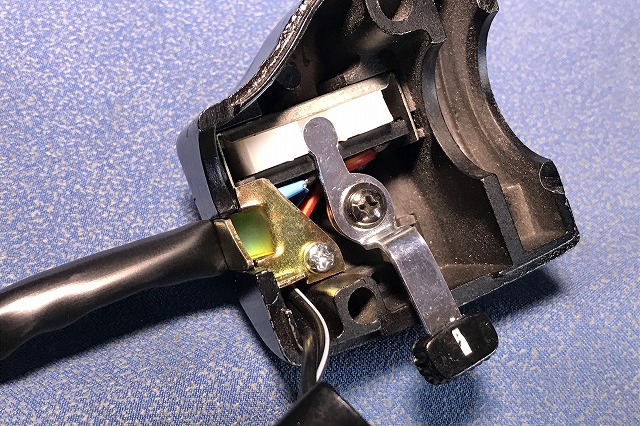

	レバーを固定します。 白いスイッチの凹みにレバーの先端が入ります。 次にケーブルストッパーでケーブルを固定します。

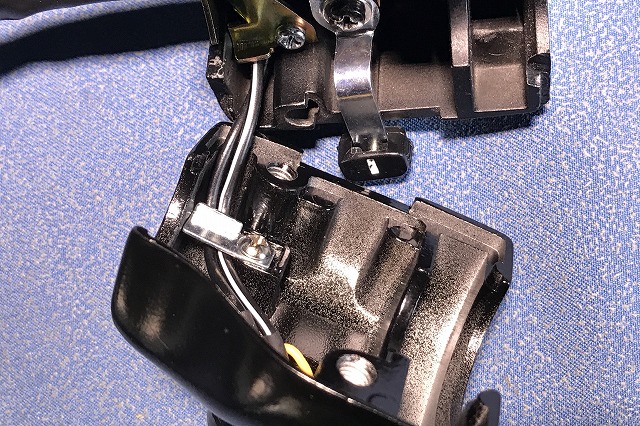

	最初に外しておいたケーブルガイドを固定します。 これで組み換えは完了です。
